3. Transmisión por poleas y correas o cadenas.

Icono IDevice Para saber más

Antes de empezar, te presentamos las direcciones de tres páginas en las que nos habla de mecanismos. Son conceptos muy sencillos, pero algunas veces las cosas sencillas nos hacen entender mejor los conceptos. En ellas dispones también de sencillos ejercicios con los que practicar para realizar cálculos.

Como verás, en estas páginas tienes información sobre todos los elementos de transmisión del movimiento que vamos a ver en esta unidad: polea, ruedas de fricción y engranajes. Puedes utilizarlas cuando lo creas necesario.




Como veíamos al principio del tema, el hombre siempre ha tratado de encontrar formas de transmitir movimientos de un lugar a otro y, al mismo tiempo, transformar sus características: obtener movimientos con más o menos velocidad, o con más o menos potencia.

Una forma de transmisión de movimiento es a través de sistemas de poleas.

Sistema de extracción de agua
  Imagen 26. Focus educational. Copyrigh

Icono IDevice Importante
Un sistema de transmisión por correa es un conjunto de dos poleas acopladas por medio de una correa con el fin de transmitir fuerzas y velocidades angulares entre árboles paralelos que se encuentran a una cierta distancia.
La fuerza se transmite por efecto del rozamiento que ejerce la correa sobre la polea.
Sistema de transmisión de poleas con correa
Imagen 27. Focus educational. Copyright.

POLEAS

Las poleas no son más que una rueda (llanta) con un agujero en su centro para acoplarla a un eje en torno al cual giran.

Para asegurar el contacto entre polea y correa se talla en la polea un canal o garganta que "soporta" a la correa.


En un sistema de transmisión de poleas son necesarias dos de ellas:



  • una conductora, de entrada o motora, que va solidaria a un eje movido por un motor.
  • otra conducida, de salida o arrastrada, también acoplada a un eje y que es donde encontraremos la resistencia que hay que vencer.
En la imagen de la derecha vemos como se representa un sistema de transmisión de movimiento por poleas.



Icono IDevice Importante

El movimiento que se transmite a la rueda conducida tiene el mismo sentido que el movimiento de la rueda conducida, mientras que su módulo, como veremos más adelante, depende de los diámetros de las poleas.

Si nos interesa que el sentido de giro transmitido se invierta, deberemos cruzar la correa.

Sistema de transmisión  por poleas con inversión del sentido de giro
Imagen 28. Focus educational. Copyright.

TRANSMISIÓN POR CORREA
Como hemos visto, la fuerza que transmiten las poleas es debida al rozamiento que ejerce la correa sobre la polea, por lo que la correa es un elemento decisivo en este sistema de transmisión de movimiento.
La correa en su funcionamiento está sometida a esfuerzos. Pero sus dos tramos no soportan los mismos esfuerzos; el tramo que va de la rueda motriza la conducida se encuentra flojo, mientras que el otro está totalmente tenso.
Suelen estar fabricadas de caucho resistente al desgaste y reforzadas con cuerdas para mejorar el comportamiento a tracción.
Las correas pueden ser de distintos tipos:
  • Trapezoidales: Son las más utilizadas, pues se adaptan firmemente al canal de la polea evitando el posible deslizamiento entre polea y correa.
  • Redondas: Se utilizan correas redondas cuando ésta se tiene que adaptar a curvas cerradas cuando se necesitan fuerzas pequeñas.
  • Planas: Cada vez de menor utilización, se emplean para transmitir el esfuerzo de giro y el movimiento de los motores a las máquinas.
  • Dentadas: Las correas dentadas, que además son trapezoidales, se utilizan cuando es necesario asegurar el agarre. En ellas el acoplamiento se efectúa sobre poleas con dientes tallados que reproducen el perfil de la correa. Este tipo es el más empleado en las transmisiones de los motores de los automóviles.

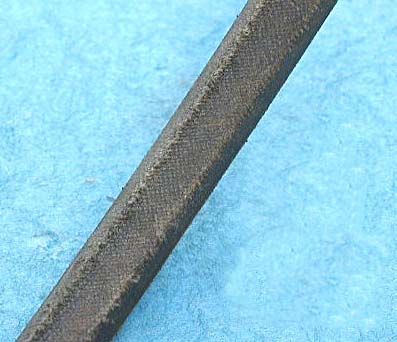

Correa trapezoidal

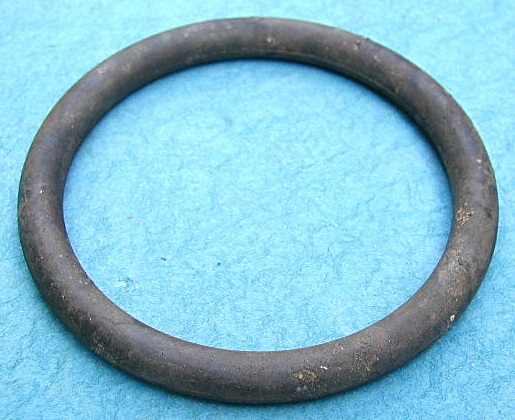

Correa redonda
Correa plana

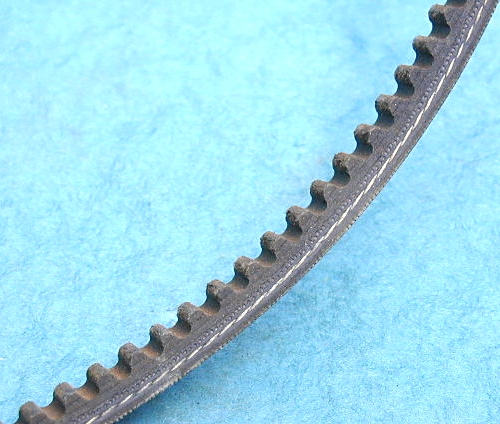

Correa dentada
Imagen 29. Focus educational. Copyright. Imagen 30. Focus educational. Copyright. Imagen 31. Focus educational. Copyright. Imagen 32. Focus educational. Copyright.

El proceso de transmisión del movimiento con correa es un proceso de elevado rendimiento (95-98%) y precio reducido.

Eso hace que esos mecanismos sean muy empleados en distintos aparatos: electrodomésticos (neveras, lavadoras, lavavajillas...), electrónicos (disqueteras, equipos de vídeo y audio,...) y en algunos mecanismos de los motores térmicos (ventilador, distribución, alternador, bomba de agua...)

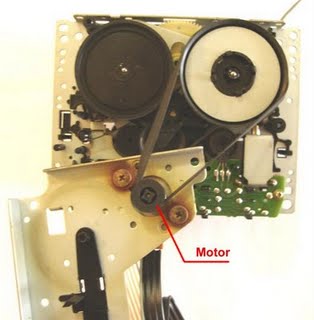

Conexión del eje de arrastre de una cinta con la polea

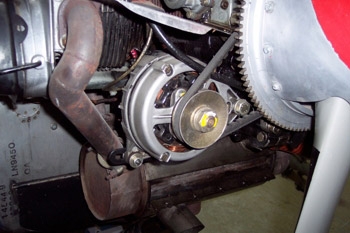

Alternador con polea de arrastre
Transmisión con correa dentada
Imagen 33 . Isftic. CC.
Imagen 34. Mediateca. Creative Commons. Imagen 35. Kalipedia. CC.
Volvemos a repetir que la finalidad de estos sistemas de transmisión es transmitir movimientos de un lugar a otro pero, sobre todo, modificar sus características: su velocidad y, como consecuencia, la fuerza que puede desarrollar.

A continuación vamos a ver la ecuación que nos determina cómo varía la velocidad en esta transmisión.
Icono IDevice Importante

Ecuación fundamental de velocidades para transmisiones por correa.


Donde es el diámetro de la polea motriz y su velocidad de giro, y y son el diámetro y a velocidad de la polea conducida.




Icono IDevice Importante

Ecuación de la relación de transmisión (i)

La relación de transmisión es la relación que existe entre la velocidad de giro del árbol motor y la velocidad del árbol resistente.

 i=\displaystyle\frac{n_2}{n_1}=\displaystyle\frac{ \phi_1}{ \phi_2}




Icono de IDevice de pregunta AV - Pregunta de Elección Múltiple
En un sistema de transmisión por correa:

Se transmite movimiento entre ejes paralelos.
Se transmite movimiento entre ejes perpendiculares.
Se transmite movimiento entre ejes paralelos o perpendiculares según esté conectada la correa.

Las poleas conductora y conducida son:

La conducida la que recibe el movimiento del motor, por eso decimos que es conducida.
La conductora es la que va acoplada al eje motor y la conducida no va acoplada a ningún eje.
La conductora es la que recibe el movimiento del motor y la conducida la que recibe el movimiento de la conductora.

La correa utilizada en la transmisión:

Es la que, por el rozamiento con la polea, transmite el movimiento.
Suele patinar en la polea al estar hecha de caucho.
Soporta diferentes esfuerzos en sus tramos, lo que hace que se transmita el movimento.

Icono de iDevice Ejemplo o ejercicio resuelto
Se desea transmitir movimiento, con el mismo sentido de giro, entre dos ejes paralelos situados a 60 cm de distancia. Para ello se emplean dos poleas, una motora, de 15 cm de diámetro y que tiene el eje de entrada unido solidariamente a un motor eléctrico que gira a 1200 rpm, y una conducida de 45 cm de diámetro.
Calcula la relación de transmisión de velocidad.

¿A qué velocidad gira el eje conducido?

¿Qué longitud de correa se necesita?

Cuando se necesitan grandes relaciones de transmisión se recurre a montar trenes de poleas, que son una sucesión de transmisiones, es decir, pares de poleas enlazadas sucesivamente.

Con las transmisiones de poleas se pueden conseguir cajas de velocidades entre dos árboles paralelos que monten varios pares de poleas escalonadas. Es necesario mantener constantes la velocidad de giro del árbol motor y la longitud de la correa.

Este es el caso de los taladros de mesa, en los que, con poleas ed distinto diámetro, se pueden conseguir velocidades de salida diferentes.

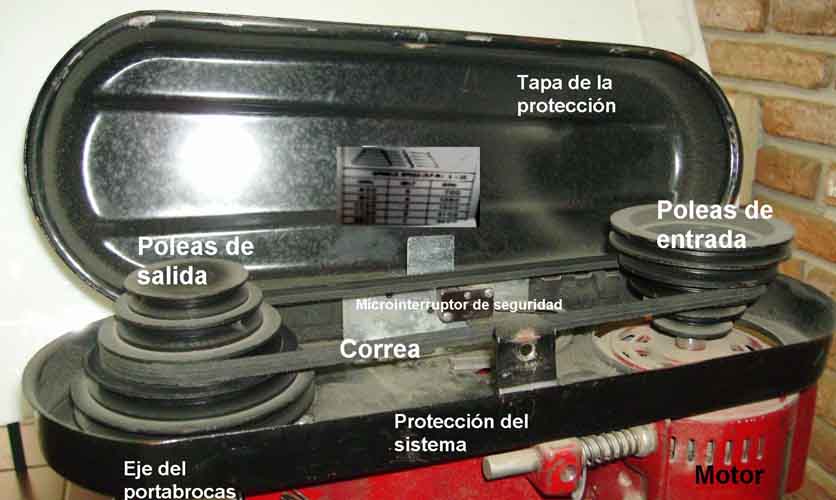

Poleas de cono escalonadas en un torno de sobremesa
Imagen 36. Isftic. creative Commons.
Icono de iDevice Ejemplo o ejercicio resuelto
Un tren de poleas está constituido por tres escalonamientos, en los que las poleas motoras tienen unos diámetros de 10, 20 y 30 mm. Y las tres poleas conducidas 40, 50 y 60 mm. Si lo arrastra un motor que gira a una velocidad de 3000 rpm, calcula:
a) La relación de transmisión del mecanismo.

b) La velocidad del eje de salida.

Icono de iDevice Ejemplo o ejercicio resuelto
Se dispone de un tren de poleas con tres escalonamientos, en el que el diámetro de las poleas motoras es de 150 mm y el de las conducidas de 300 mm. El motor funciona a un régimen de 1.000 rpm.
Calcula la velocidad del último árbol.

Calcula la relación de transmisión de velocidad total.

Icono de iDevice Ejemplo o ejercicio resuelto
La cinta transportadora representada en la figura debe girar a 5 rpm. El eje del motor, que gira a una velocidad de 3000 rpm y cuyo diámetro mide 2 mm, está conectado a una polea de 100 mm de diámetro. Sobre el eje de ésta se monta una nueva polea de 8 mm de diámetro que se une, mediante una correa, a la polea que arrastra a la cinta.


Calcula el diámetro de la polea que arrastra al eje de la cinta transportadora.

TRANSMISIÓN POR CADENA

La transmisión por cadena es similar a la transmisión por correa. Se efectúa también entre árboles paralelos, pero en este caso, engarzando los dientes de un piñón con los eslabones de una cadena; el acoplamiento entre cadena y dientes se efectúa sin deslizamiento y engranan uno a uno.

Se emplea cuando se tienen que transmitir grandes potencias con relaciones de transmisión reducidas.


Transmisión de movimiento por cadena
  Imagen 37 . Kalipedia. Creative Commons.

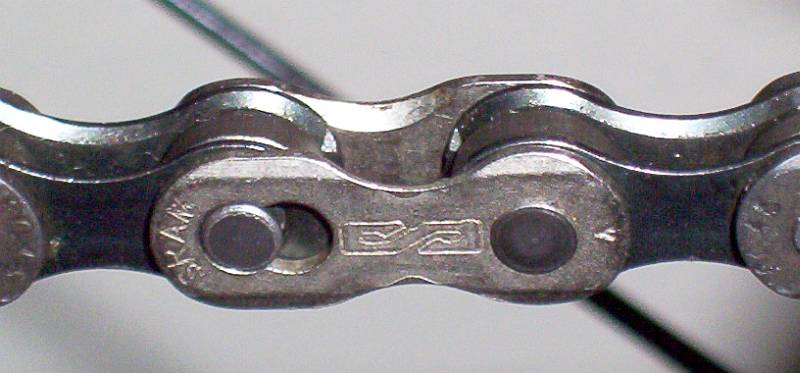

Detalle de una cadena
Acoplamiento entre cadena y dientes
Imagen 38 . Wikimedia. Creative Commons. Imagen 39. Wikimedia. CC.
Icono IDevice Importante

Ecuación fundamental de velocidades y relación de transmisión para transmisiones por cadena.

La relación de transmisión es igual que en los sistemas por correa, siendo ahora los diámetros de las ruedas unas circunferencias imaginarias que pasan por el centro de los pasadores de los eslabones de la cadena.

Así, en lugar de aplicar la fórmula respecto al diámetro, se hace respecto al número de dientes de las ruedas.
Llamando Z1 al número de dientes de la rueda motora y Z2 al de la conducida, se tiene que cumplir:


Y la relación de transmisión se define como:






Icono de IDevice de pregunta AV - Pregunta de Elección Múltiple
La transmisión por cadena:

Puede transmitir más potencia que la de correa.
Presenta más problemas de deslizamiento.
No permite relaciones de transmisión pequeñas.

Para calcular i en una transmisión por cadena:

Utilizamos la misma expresión que cuando es por correa.
Utilizamos la misma expresión que cuando es por correa, sustituyendo diámetros por número de dientes.
Utilizamos la misma expresión que cuando es por correa, pero expresando la velocidad en rad/s en lugar de en rpm.

Icono de iDevice Ejemplo o ejercicio resuelto
Un ciclista lleva montada una relación de cambio de marchas 50/20 y pedalea con una cadencia de 40 rpm. El diámetro de la rueda trasera es de 70 cm.
Cadena de una bicicleta
Imagen 40. Wikimedia. C.C.
Calcula la velocidad a la que gira la rueda.

Calcula la velocidad a la que circula.
