4. Transmisión por ruedas de fricción.

Icono IDevice Actividad

La transmisión de movimiento por ruedas de fricción consiste en hacer resbalar dos ruedas en contacto entre sí al ejercer una cierta presión la una sobre la otra.

Ruedas de fricción
Imagen 41. Kalipedia. Creative Commons.




Este tipo de transmisión se realiza sobre ejes paralelos y, al contrario que en la transmisión por correa o cadena, el sentido de giro del eje motriz será contrario al del eje conducido.

Se usa cuando se pretenden transmitir pequeñas potencias, ya que al estar en contacto una rueda con otra se produce una pérdida de velocidad.

Al funcionar por rozamiento y presión, las ruedas sufren un continuo desgaste.

Las ruedas pueden ser también interiores.

Se utilizan en el campo de la electrónica y de la informática, equipos de sonido, vídeo, impresoras...

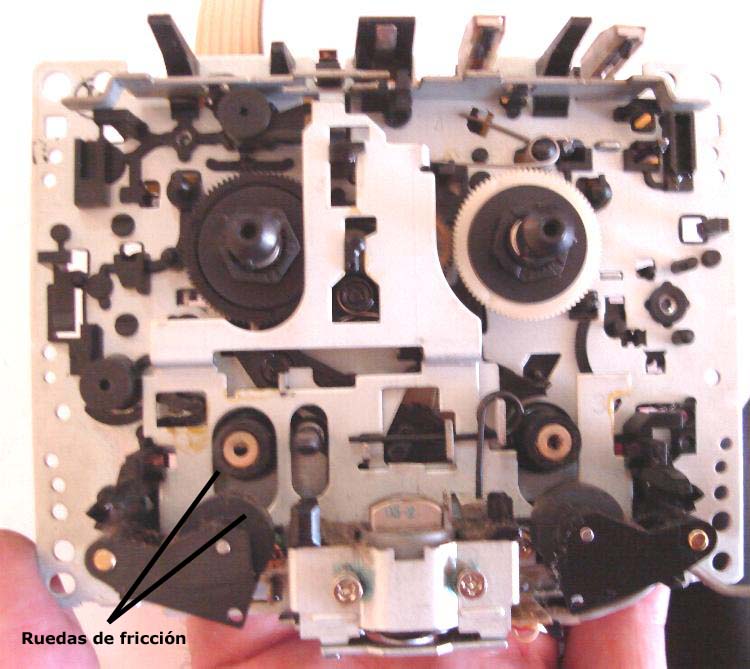

En la imagen de la derecha se observa un reproductor de cintas de audio. Cuando se pone en marcha, los rodiloos de frricción se aproximan y el rodillo tractor transmite el movimiento al otro rodillo.

Aplicación de las ruedas de fricción a un reproductor de cintas de audio

Imagen 42. Alma de herrero. Copyright.



Icono IDevice Actividad

Con las ruedas de fricción se cumplen las mismas fórmulas que para las poleas:










La distancia entre ejes de las ruedas será:

En el caso de que las ruedas de fricción también sean interiores, esta distancia será:

AV - Pregunta Verdadero-Falso
¿Son verdaderas las siguientes afirmaciones referidas a las ruedas de fricción?


Las ruedas de fricción transmiten el movimiento entre árboles paralelos.

Verdadero Falso


Las ruedas de fricción nos permiten transmitir potencias elevadas.

Verdadero Falso


La correa de la transmisión sufre mucho desgaste.

Verdadero Falso


La rueda conducida gira en el mismo sentido que la conductora.

Verdadero Falso


La relación de transmisión es el cociente entre la velocidad del eje de salida y el de entrada.

Verdadero Falso
