4.1. Ley de Ohm generalizada

Emilio se pregunta: "¿Otra vez?". Si. La ley de Ohm la tendrás contigo cada vez que quieras resolver un circuito, lo que pasa es que ahora la explicaremos más generalizada.

¿Recuerdas la relación que existía entre tensión, resistencia e intensidad? Veamos como se aplica en circuitos un poco más complejos.

La intensidad de corriente eléctrica que recorre un circuito es directamente proporcional a la fuerza electromotriz (f.e.m.) total del circuito e inversamente proporcional a la resistencia total del mismo.



Icono IDevice Pre-conocimiento

Recuerda la Ley de Ohm con esta aplicación.

Animación 1.Aplicando la Ley de Ohm: Sube y baja los potenciómetros de la Tensión y la Resistencia
y observa cómo varía la Intensidad, según la ley de Ohm
Fuente: IES Juan A. Suanze (Avilés)
Licencia: Desconocida


Consideremos el siguiente circuito:

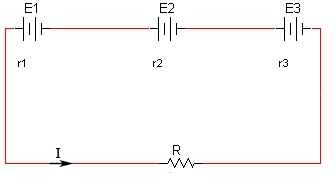

Imagen 1. Ley de ohm. Circuito inicial.
Imagen de elaboración propia.

Podemos observar que cada una de las fuentes de alimentación (generadores) tiene una resistencia interna (r) con lo que la intensidad total del circuito será igual a:


El valor de Et será la suma de las distintas fuerzas electromotrices presentes en el circuito.

La resistencia total será la suma de las distintas resistencias internas de los generadores mas la resistencia R

Si en el circuito hay varias fuerzas electromotrices, como ocurre en el ejemplo de la figura, se consideran positivas las que favorecen la circulación de la corriente y negativas las que se oponen a dicha corriente.



Icono de iDevice Caso de estudio
Imaginemos un generador de corriente continua de f.e.m. 24 V y resistencia interna 0,1 Ω que está conectado a un circuito exterior de resistencia 7,9 Ω. Calcular la intensidad de corriente.

Icono de iDevice Caso de estudio

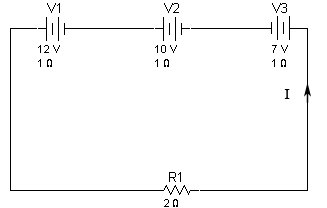

Calcular la intensidad de corriente del siguiente circuito:

Imagen 3. Imagen de elaboración propia.
