4.7. Puente de Wheatstone

Para finalizar el tema, estudiaremos el Puente de Wheatstone que se utiliza para el cálculo de una resistencia rápidamente. Tiene numerosas aplicaciones interesantes, como veréis posteriormente. Hoy en día este puente se utiliza mucho en todo lo relacionado con la Electrotecnia, pues este método es el utilizado para comprobar averías en la líneas eléctricas de Alta y Media Tensión, donde sus longitudes son kilométricas. Os animo a que busquéis esta aplicación una vez estudiado su concepto. Es muy interesante y te abrirá la mente a muchas aplicaciones electrotécnicas. ¡Ánimo!

Es un método utilizado para medir resistencias con bastante rapidez y precisión.

En la parte inferior puedes ver un puente de Wheatstone junto al circuito sobre el que está diseñado.

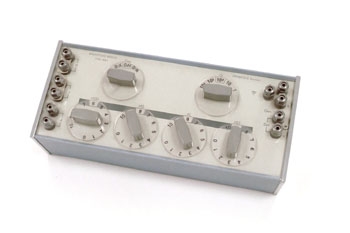

Imagen 34. Puente de Wheatstone.Educa Madrid - Banco de imágenes CNICE Licencia: Creative Commons

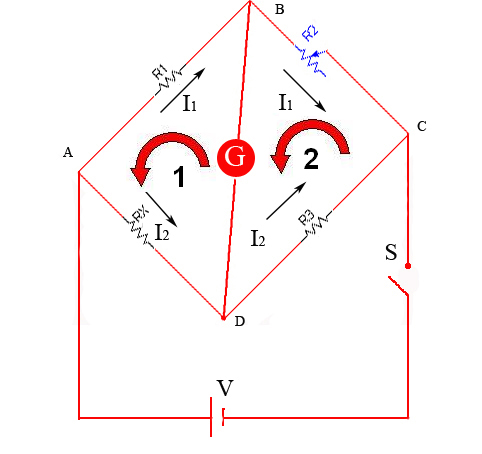

Imagen 35. Esquema de Puente de Wheatstone
Imagen de elaboración propia

En el puente de Wheatstone, además de la resistencia que queremos medir, tenemos dos resistencias fijas R1 y R3 y una variable R2.

Una vez cerrado el interruptor modificaremos el valor de la resistencia variable R2 hasta conseguir que la intensidad por R1 y R2 sea la misma y que la intensidad por R3 y Rx sea también la misma (galvanómetro marcando 0).

Llegados a este punto podemos decir que entre B y D no existe diferencia de potencial al no pasar corriente y que el puente de Wheatstone está equilibrado.

Veamos como podemos obtener el valor de RX.

Si aplicamos Kirchhoff a las dos mallas existentes tenemos:

0=I2 * Rx - I1 * R1 I2 * Rx=I1*R1 sentido antihorario de intensidad
0=I2 * R3 - I1 * R2 I2 * R3=I1*R2 sentido antihorario de intensidad

De aquí obtenemos que:

Aqui tienes un video, simplemente para relajarte y saber un poco del que inventó este magnífico puente:

Icono IDevice Pre-conocimiento
Se observa que en el puente de Wheatstone se verifica que los productos de las resistencias opuestas son iguales.
En el siguiente enlace puedes ver una aplicación del puente de Wheatstone
