Tema 4. El osciloscopio

Para entender el osciloscopio es necesario conocer el concepto básico de los tubos de rayos catódicos (Ferdinand Braum).

El monitor o pantalla es quien se encarga de mostrar las imágenes, en su interior existe un cañon que dispara electrones sobre la pantalla continuamente, esta pantalla está recubierta de fósforo que se ilumina cuando estos electrones inciden sobre ella, el cañón incide sobre el primer punto de la pantalla en su margen superior izquierdo y se desplaza de forma horizontal por toda la línea y luego pasa a la línea siguiente. Esto se hace a tal velocidad que el ojo humano no puede apreciarlo.

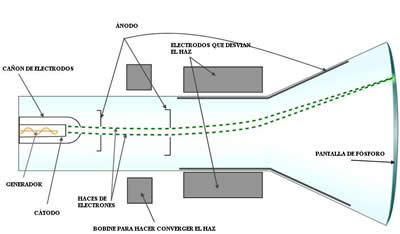

A continuación tienes un esquema del funcionamiento.

Tubo de rayos catódicos

Imagen 1: Tubo de rayos catódicos.
Fuente: Wikipedia. Licencia: Creative Commons.
Pulsa sobre la imagen para ampliarla.

Icono IDevice Actividad1

Un osciloscopio es un aparato que sirve para visualizar diferentes señales eléctricas. La señal queda reflejada en un sistema de coordenadas donde el eje X va a representar fracciones de tiempo y el eje Y tensiones, estos valores los podremos ajustar mediante una serie de controles.


Con un osciloscopio podemos:

  • Saber la tensión y el periodo de una señal.
  • Saber si la señal el alterna, continua o tiene ambas.
  • Localizar averías dentro de un circuito eléctrico o electrónico.
  • Observar como varía la tensión y la frecuencia con el tiempo.

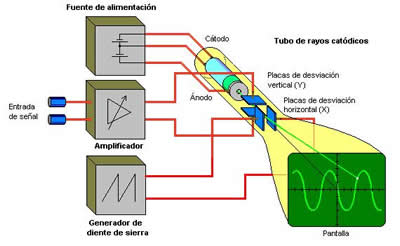

A continuación puedes observar una imagen del funcionamiento básico de un osciloscopio.

Osciloscopio

Imagen 2: Osciloscopio.
Fuente: Wikipedia. Licencia: Creative Commons.
Pulsa sobre la imagen para ampliarla.

Icono IDevice Objetivos

En el siguiente enlace puedes encontrar más detalles sobre el funcionamiento del osciloscopio:
