1.3. Topología de redes

En cuanto a la topología física, existen tres tipos considerados básicos para montar una red.

Bus Los nodos están conectados por un único canal de comunicaciones llamado bus, al cual se conectan también los diferentes dispositivos. De esta forma, todos los dispositivos comparten el mismo canal para comunicarse entre sí de forma que todos los nodos ven los mensajes, pero no todos los aceptan. Su principal ventaja es la facilidad de implementación, pero tiene desventajas como la limitación por longitud y las pérdida en la transmisión.
Anillo Los nodos están unidos unos con otros formando un círculo por medio de un cable común, estando unidos el último nodo con el primero para cerrar el anillo. Las señales circulan en un sólo sentido alrededor del anillo de modo que cada nodo tiene un receptor que examina la información y un transmisor que la envía. La desventaja del anillo es que si se rompe una conexión, la red deja de funcionar. Esto se soluciona haciendo redes de doble anillo, en las cuales si uno falla, la información pasa al otro.
Estrella Los nodos están conectados a un ordenador central o hub de modo que lo mensajes de cada nodo pasan directamente al servidor y éste decide hacia dónde enviarlos. La ventaja principal es que aunque falle algún nodo, el resto no se verá afectado. Sin embargo, es más costosa ya que el cable es único de nodo a servidor.
	Img 16, 17 y 18. Topologías básicas Imágenes de producción propia

Objetivos

El resto de topologías físicas que se pueden dar son combinaciones de las anteriores. Ya hemos nombrado la topología en anillo doble, que conecta dos redes en anillo mejorando la seguridad de la red. También hay una derivada de la topología en estrella que es la estrella expandida, la cual conecta redes en estrella mediante hubs o switches amentando el alcance de la red. Una variación de esta última es la topología jerárquica en la cual se utiliza un ordenador como servidor en vez de un hub. Pero la de mayor seguridad de la red es la topología de malla, donde cada servidor tiene conexión propia con los demás servidores.

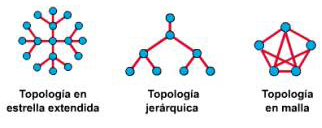

Img 19. Otras topologías
Imagen de producción propia

La topología lógica determina la forma de acceder a la información en una red. Los dos tipos más utilizados son:

Broadcast.- se basa en que cada ordenador envía sus datos hacia todos los demás del medio de red. Las operaciones se realizan por orden de llegada como si fuese Ethernet.

Transmisión de tokens.- se basa en la transmisión de forma secuencial de tokens electrónicos a cada ordenador. Hay dos tipos de redes que utilizan esta topología: Token Ring y FDDI

Objetivos

En este punto han aparecido tres nombres, Ethernet, Token Ring y FDDI. Son contenidos más específicos y por eso los definimos a continuación:

Ethernet o estándar IEEE 802.3, es un estándar de transmisión de datos para redes de área local que se basa en que todos los equipos de una red se conectan a la misma línea de comunicación. Para tener más información puedes leer los artículos publicados en kioskea o en wikipedia.
La red Token-Ring es una implementación del estándar IEEE 802.5, en el cual los ordenadores están conectados en estrella o en anillo. Para saber más lee los artículos de wikipedia.
La red FDDI hace uso de la fibra óptica como medio de transmisión y se forma con dos anillos. Para conocer mejor esta topología puedes obtener información en monografías o en kioskea.
