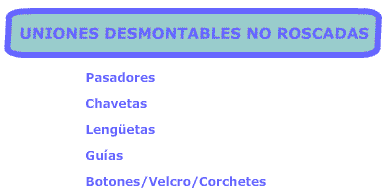

1.2. Uniones no roscadas
En ocasiones se recurre a otro tipo de unión desmontable que no precisa de elementos roscados.
Las más comunes quedaron presentadas en el punto 1 del tema y ahora las vamos a ver un poco más detalladas:
AV - Reflexión
PASADORES
Son vástagos cilíndricos o cónicos que van a unir piezas pasando a través de ellas.
Además de sujetar, sirven para mantener la posición relativa entre piezas.
Suelen ser de acero.
 |
 |

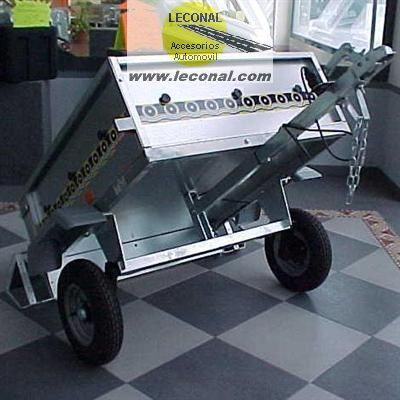

| Imagen 22 |
Imagen 23 |
AV - Reflexión
CHAVETAS
Son piezas metálicas en forma de cuña cuya altura va en disminución y que se alojan en unas hendiduras longitudinales llamadas chaveteros.
Son lo suficientemente robustas como para unir piezas y transmitir esfuerzos entre ellas.
Pueden ser transversales o longitudinales.
En las imágenes siguientes se muestra un dibujo de una chaveta en su chavetero y un eje con su chaveta para evitar que se produzca un movimiento relativo del eje y del agujero en el que va acoplado.
|
 |
| Imagen 27. Wikipedia. Creative Commons. |
Imagen 28. Wikipedia. Creative Commons. |
LENGÜETAS
Como las chavetas, son cuñas metálicas alojadas en chaveteros, pero éstas tienen todas sus caras paralelas.
Su función es permitir que la pieza a sujetar tenga un cierto desplazamiento longitudinal sobre la pieza que sujeta la lengüeta.
GUÍAS
Permiten el desplazamiento longitudinal de una pieza respecto a otra.
Son empleadas en las máquinas herramientas para desplazar herramientas y carros.
|
| Imagen 29. Isftic. Creative Commons. |
BOTONES, VELCRO, CORCHETES...
Son distintos elementos que se emplean habitualmente en el ámbito textil.
Los botones, se fabrican de resina, plástico, madera, nácar,… Para realizar la unión son introducidos por un ojal.
El velcro es un sistema de apertura y cierre rápido. Son dos tiras contrapuestas en un lado con unos ganchos más o menos deformables que se agarran a una tira de fibras enmarañadas, produciendo una adhesión parcial que se desmonta estirando de ambas.
Los corchetes son una especie de broches, fabricados de metal o de plástico, y constituidos por un macho y una hembra, que cuando se presionan uno sobre otro produce la unión entre las prendas.
 |
 |
 |
| Imagen 30. Isftic. CC. |
Imagen 31. Isftic. C. Commons. | Imagen 32. Isftic. Creative Commons. |
Curiosidad
Como ya vimos cuando hablábamos de los tornillos, también en el caso de esta otra unión el hombre no hace sino imitar a la naturaleza.
|
|
| Imagen 33. Revista El Semanal. Copyright. |
Imagen 34. Revista El Semanal. Copyright. |
Abrir y cerrar
Para unir dos piezas de cualquier material flexible, la naturaleza descubrió hace tiempo la manera de construir cremalleras.
Por ejemplo, la extremidad de la probóscide (un aparato bucal en forma de trompa) de una mosca común observada al microscopio, revela una serie de finas ranuras que se unen entre sí de la misma manera que se traban los dientes de las dos tiras flexibles que componen una cremallera.
