1.1. Instrumentos de comparación y verificación.

Cuando se tiene que comprobar que distintas piezas cumplen unas dimensiones con ciertos márgenes de tolerancia para ser admitidas en los procesos de montaje, debemos recurrir a instrumentos de verificación, como son:

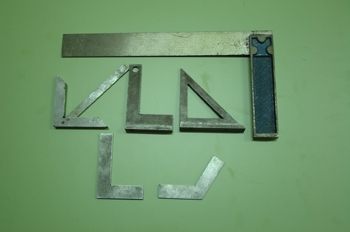

ESCUADRAS

Permiten comprobar la perpendicularidad entre superficies, o la planitud de éstas.

Imagen 12. Mediateca. CC.

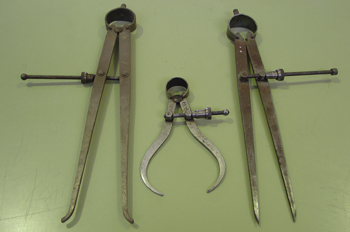

COMPASES

Además de emplearlos para marcar sobre superficies se utilizan para verificar paralelismos entre dos superficies, y según sean de interior o exterior, para comparar medidas de ejes o huecos.

En la imagen vemos, por este orden, un compás de interiores y uno de exteriores.

Imagen 13. Isftic. Creative Commons.

CALIBRES

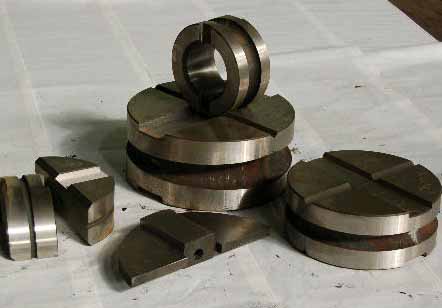

De herradura, formados por una doble apertura que delimita el concepto pasa-no pasa. Las piezas deben tener una cota mínima (deben superar el “pasa”) y una cota máxima (no deben sobrepasar el “no pasa”). Con este doble límite definimos la tolerancia que se les permite a las piezas.

Tapón, sirven para comprobar el diámetro de orificios y verificar que las dimensiones se adaptan a las necesidades. Para respetar las tolerancias de equipo se someten a la condición de pasa/no pasa y tienen el uso contrario al calibre de herradura.


Imagen 14. Isftic. Creative Commons.	Imagen 15. Wikipedia. Creative Commons.

Aunque estos son los más habituales, existen otros tipos de calibres.

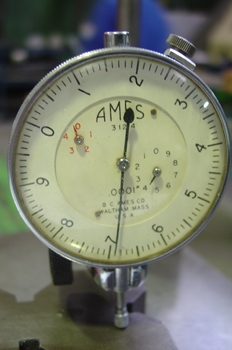

RELOJ COMPARADOR

Realiza comparaciones de medición entre dos objetos y verifica la alineación de objetos en maquinarias.

Una variante de reloj comparador es el reloj palpador que se utiliza en metrología para comprobar el paralelismo de las piezas mecanizadas.

Imagen 16. Mediateca. CC.

GRAMIL

Es un instrumento capaz de realizar mediciones en altura verticalmente, y verificar paralelismo entre piezas.

Imagen 17. Wikipedia. C C.

AV - Pregunta de Elección Múltiple

Para verificar la alineación de objetos utilizamos:

	Un gramil.
	Un reloj comparador.
	Una escuadra.

Los calibres utilizan la técnica del pasa-no pasa para:

	Verificar la tolerancia de las piezas.
	Verificar la cota máxima de las piezas.
	Verificar el error de la medida.

El compás, como elemento de verificación, sirve para:

	Marcar circunferencias.
	Comprobar la planitud de la superficie.
	Comprobar medidas de ejes.
