Has estudiado hasta ahora tres magnitudes, relacionadas entre sí por la ley de Ohm: la intensidad, la diferencia de potencial y la resistencia. Los aparatos que permiten medirlas reciben el nombre de amperímetro, voltímetro y ohmímetro, respectivamente.

El amperímetro mide la intensidad, se conecta en serie y no debe modificar la corriente que deseas medir. El amperímetro debe tener una resistencia muy pequeña, para que la resistencia equivalente no difiera de la real y la medida no sea errónea.

El simbolo de un amperímetro en el esquema de un circuito es:

El voltímetro mide la diferencia de potencial entre dos puntos y se coloca en paralelo entre esos puntos. El voltímetro debe tener una resistencia muy grande, para que toda la corriente que circula entre los dos puntos lo haga por el camino original.

El simbolo de un voltímetro en el esquema de un circuito es:

El ohmímetro mide el valor de la resistencia, se conecta entre los extremos de la resistencia cuando por ella no circula ninguna corriente.

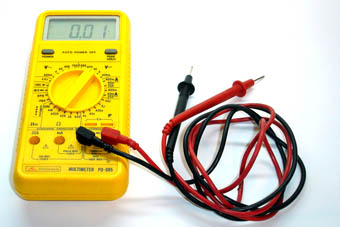

Actualmente se utiliza el polímetro o multímetro, que es un aparato que integra el amperímetro, el voltímetro y el ohmímetro.

Animación 3. Proyecto Newton, Creative commons	Animación 4. Proyecto Newton Creative commons	Imagen 19. Mepsyd, uso educativo
