3.2.3. Excitación de las dinamos
Actividad1
La intensidad de excitación, que es la que circula por las espiras del inductor para producir el campo magnético, puede provenir de una fuente de energía externa a la dinamo (pilas, acumuladores, otra dinamo) y en este caso se denominan dinamo con excitación independiente, o también la propia dinamo puede producir la intensidad necesaria para su excitación y en este caso se denominan dinamos autoexcitatrices.
En este último caso, dependiendo como se coloque el circuito inductor, pueden distinguirse: serie, shunt o paralelo, y compound.
- Esquemas de generadores de c.c. o dinamos.
|
|
Imagen 16. Esquema de un generador de
corriente continua con excitación independiente. |
 |
|

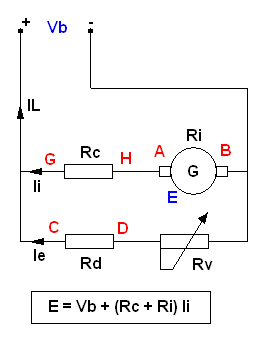

Imagen 17. Esquema de un generador de corriente
continua con excitación shunt o paralelo |
|
|

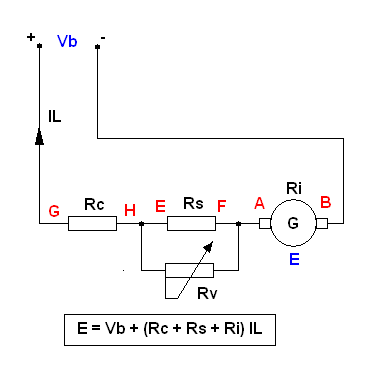

Imagen 18. Esquema de un generador de
corriente continua con excitación serie. |
 |
|

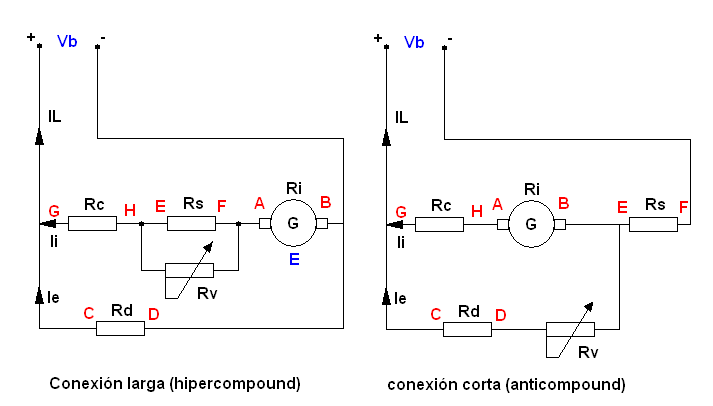

Imagen 19. Esquema de un generador de
corriente continua con excitación Compound |
