Ejercicio resuelto
Te proponemos el análisis de una de las obras más conocidas del siglo XX.
|
|
|

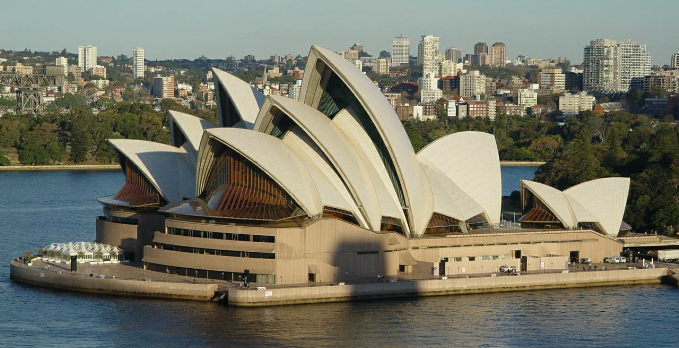

Título: Ópera de Sidney-2 Autor: Joseolgon
|

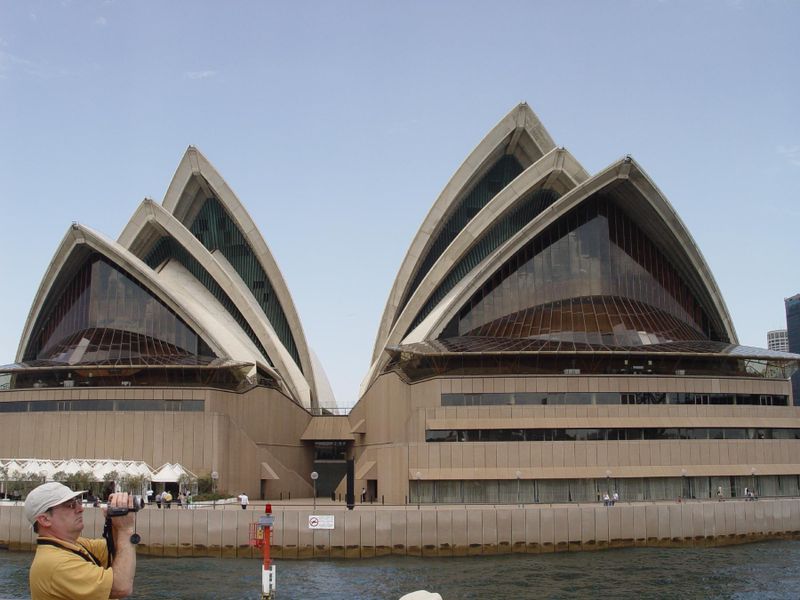

Título: Ópera de Sidney-3 Autor: Inferis
|
En la imagen, vemos un edificio que se levanta sobre un entrante de la tierra en el mar limitado por agua en tres de sus lados. Es una zona de parques de la ciudad en la que se levantan edificios de oficinas.
En el edificio, destacan tres elementos fundamentales: la cubierta, que parece flotar sobre el edificio y bajo la cual se sitúan las zonas públicas; el podio, con las instalaciones auxiliares; y unas plataformas de acceso en varios niveles de la que parten las vías de circulación que conectan los espacios sociales.
Vemos claramente que las cubiertas son de hormigón.
El edificio se concibe como un espacio dedicado a la cultura, con dos salas principales una dedicada a la ópera y otra para conciertos, además de un teatro (o cine) y un restaurante.
La construcción consta de dos elementos claramente diferenciados: una base maciza y unas cubiertas sobre ella de aspecto ligero. La primera es, de hecho, el edificio propiamente dicho y distribuye todos los espacios de servicio: camerinos, salas de ensayo, almacenes, oficinas y biblioteca. Está concebido como un zócalo para la cubierta superior, pero también se ha interpretado como una gran meseta elevada sobre la que se "sirve" el espectáculo, y su plano superior, completamente horizontal, sólo se rompe para conformar las gradas del público de las dos salas -una para ópera y otra para conciertos- y para permitir el acceso puntual desde debajo por escaleras. Esta explanada superior se dobla a la calle en forma de gran escalinata, en toda su anchura. Todo el edificio zócalo es anguloso y recubierto de piedra oscura, con lo que se da una. imagen de solidez tectónica. Incluso las aberturas practicadas parecen haber sido hechas después de construir las fachadas, de manera que la misma piedra se levanta formando una visera a la ventana.
La otra parte del edificio, la cubierta, consiste en una serie de conchas triangulares apoyadas en un vértice y abiertas hacia arriba como retando a la estabilidad. Estas conchas cubren los tres espacios de concurrencia pública: el teatro de ópera, el auditorio para conciertos y el restaurante. Cada una de las salas se cubre con cuatro parejas de valvas y el restaurante con dos parejas.
El planteamiento plástico de estas cubiertas responde a criterios opuestos a los de la parte inferior: se trata de superficies curvas, blancas, brillantes y que representan una idea de fragmentación contraria a la idea unitaria del zócalo.
Estas ideas directoras del edificio eran muy claras desde la presentación del proyecto al concurso hasta el final de la obra. Durante la ejecución material fue muy difícil para Utzon mantener la fidelidad a ellas por parte de todos los agentes implicados en el proceso. La necesidad de trabajar con formas calculables y que se pudieran construir por piezas no se ajustaba fácilmente a una forma salida del gesto y de la imaginación.
La estructura aligerada en forma de bóveda estaba inicialmente indefinida geométricamente , pero casi desde el principio del proceso de diseño del edificio las bóvedas fueron proyectadas como una serie de parábolas apoyadas por una estructura prefabricada de costillas. Tuvieron que encontrar una manera por la cual construir de forma económica las bóvedas de forma prefabricada, porque usar encofrado "in-situ" hubiera acarreado un costo desmesurado.
Desde 1957 hasta 1963 el equipo de diseño barajó por lo menos doce diferentes interaciones en la forma de las cáscaras (esquemas incluyendo parábolas, costillas circulares y las elipsoides) antes de que una solución realizable fuera terminada.
El trabajo de diseño sobre las cáscaras implicó una de las aplicaciones más tempranas de las computadoras en el análisis estructural para entender el complejo sistema de fuerzas que recibirían las cáscaras. En la mitad del año 1961 el equipo de diseño encontró una solución al problema: todas las cáscaras son creadas como secciones de una esfera. De esta manera la forma esférica fue la finalmente usada en el diseño final. La esfera al ser la superficie curva tridimensional más sencilla abría un gran abanico de posibilidades en el diseño así se convertía en la forma geométrica más simple y fácil de controlar. En un esfera el grado de curvatura es igual en todos los puntos de la misma.
El logro de esta solución evitó la necesidad de la construcción del costoso encofrado permitiendo el uso de las unidades prefabricadas. Ingenieros de Ove Arup & socios comprobaron in situ la construcción y colocación de las piezas de la bóveda, en la cuál se utilizó un innovador sistema de sujeción de acero denominado arco de construcción para apoyar las diversas azoteas antes de la terminación. Así para la forma de la estructura de las vigas se uso un sistema de abanico. Las vigas partían de un punto abriéndose como un abanico siendo su trazado el de los meridianos de la esfera haciendo que la línea que las define tendría para todas las vigas el mismo radio: 460 pies.
Con la fabricación en la misma obra su construcción se simplificó de sobre manera sobre todo porque las carcasas son fragmentos de una misma esfera de un radio de alrededor de 75 metros (246 pies). Al trabajar con una esfera no sólo se simplificaban la construcción si no que también los cálculos.
Fuente: http://es.wikiarquitectura.com/index.php/%C3%93pera_de_Sydney
Se trata del Teatro de la Ópera de Sidney, edificio diseñado por el arquitecto danés Jörn Utzon y construido entre los años 1959 y 1973.
Este edificio abrió el camino para la construcción de edificios de formas geométricas de gran complejidad dentro de la arquitectura moderna. Fue uno de los primeros ejemplos en el uso de análisis computacional en el diseño de formas complejas. Las técnicas de diseño ideadas por Utzon y Arup para la Ópera de Sidney se han desarrollado ampliamente y ahora se usan para trabajos como los de Frank Gehry o la arquitectura blob.
