Existe una gran cantidad de tipos y variantes de elemtnos de control y mando. En este tema prestaremos especial atención a los llamados diodos.

Antes de estudiar los diodos vamos a ver brevemente otros elementos importantes son:

• Imagen 28.erson. Copyright

  Interruptores:

Son componentes que permiten o impiden el paso de la corriente eléctrica, según el estado en que se encuentren, son los que emplean generalmente para gobernar la luz de una habitación; su símbolo es el de la figura:

• Conmutadores:

Presentan un aspecto idéntico a los interruptores, pero interiormente tienen otro tipo de contactos que permiten controlar una lámpara desde dos puntos conmutados alternativamente, su símbolo es el de la figura:

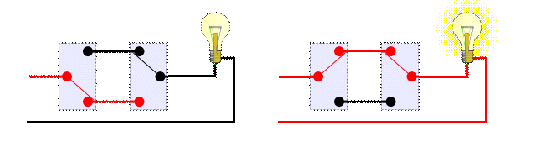

En el siguiente esquema puedes observar el funcionamiento de combinado de dos conmutadores que permiten encender y apagar una bombilla desde dos puestos diferentes:

Imagen 29. R. Propio. Creative Commons



• Imagen 30. fullelectronica. Copyright

  Pulsadores:

Son componentes que permiten o impiden el paso de la corriente eléctrica, cuando se actúa sobre ellos, tienen la característica de que un resorte los mantiene en una posición estable y pueden estar normalmente abiertos (NA) es decir desconectados, o normalmente cerrados (NC); son los que se emplean para hacer sonar un timbre (NA), o controlar la lámpara interior de un frigorífico (NC); su símbolo es el de la figura:

• Relés:

Cumplen la misma función que los interruptores, pero en lugar de activarse manualmente, su conexión/desconexión se realiza por medio de un circuito eléctrico auxiliar por el que circula una corriente de valor reducido, que activa la bobina de un electroimán que atrae a una lámina metálica que actúa como contacto del relé; puede tener uno o más conjuntos de contactos conmutados, de modo que pueda servir para abrir o cerrar uno o más circuitos. Su símbolo es el de la figura:

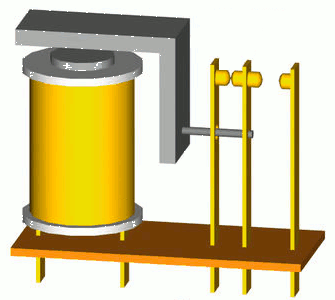

En la siguiente animación puedes ver el esquema de funcionamiento de un relé. Cuando la corriente pasa por la bobina produce un campo magnético que mueve la pieza gris. Esta a su vez produce el movimiento del contacto central.
