3.2. Salida
Actividad
 |
|

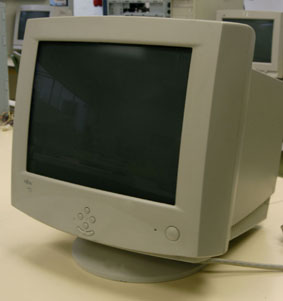

Img 31. Monitor CRT
Banco de imágenes de ISFTIC
|
| El monitor |
Es un dispositivo de salida que muestra la información suministrada por el ordenador. También se llama pantalla y sus características varían en función de los siguientes parámetros:
- Píxel.- es la unidad mínima representable en un monitor. Cada píxel se enciende con un determinado color para formar la imagen, de modo que, cuantos más puedan ser representados, mayor resolución tendrá el monitor. Teniendo en cuenta que cada píxel se representa en la memoria de vídeo con un número que representa un color específico de 8, 16 o más bits, se puede calcular la memoria de vídeo necesaria para un definición específica.
- Tamaño del punto o dot pich.- nos da la nitidez de la imagen midiendo la distancia entre dos puntos del mismo color. Lo mínimo exigible es que sea de 0,28 mm, aunque en diseño gráfico se suele utilizar de 2,25 mm. La distancia entre dos puntos puede variar en horizontal y en vertical, dependiendo de la posición de los puntos de color en pantalla y de la rejilla utilizada para dirigir los haces de electrones.
- Resolución.- es el número de puntos que puede representar el monitor por pantalla (horizontal por vertical). Cuanto mayor sea la resolución, mejor será la calidad de la imagen en pantalla. Sin embargo, hay que tener en cuenta el tamaño del monitor para elegir la resolución apropiada. La resolución, el número de colores presentados y la cantidad de memoria de la tarjeta gráfica son parámetros que están estrechamente relacionados entre sí.
- Tamaño de pantalla.- es la distancia en diagonal de un vértice de la pantalla al opuesto, se mide en pulgadas y puede ser distinto del área visible.
- Refresco de pantalla o frecuencia de refresco vertical.- es el número de veces que se escribe la información en pantalla por unidad de segundo. Se mide en hertzios (Hz) y debe ser superior a 60 Hz para que la imagen sea estable y sin parpadeos apreciables. Se suele comparar con el número de fotogramas por segundo en una película de cine. La encargada de proporcionar estos refrescos es la tarjeta gráfica y es necesario conocer su rango porque si no se podría dañar el monitor.
Según la tecnología empleada, existen tres tipos de monitores:
- CRT (tubo de rayos catódicos): es como el de los televisores. El dispositivo contiene un tubo de vidrio de inyección que proyecta un haz de electrones mediante un cátodo sobre una superficie sensibilizada.
- LCD (display de cristal líquido): se utiliza en los portátiles por su bajo consumo. Consiste en moléculas de cristal líquido colocadas en diferentes capas que se hacen visibles gracias a una fuente de luz colocada detrás de la pantalla.
- TFT (transistor de película fina): es una variación del LCD en la cual cada píxel se controla a partir de cuatro transistores.
 |
 |
|
Img 32. Monitor LCD |
Img 33. Monitor TFT |
Hoy en día, se ha impuesto el uso del monitor LCD porque su grosor es mucho menor y su geometría es perfecta. Sin embargo, tiene algunas desventajas como la desvirtualización de los colores si no se mira desde el ángulo adecuado y la necesidad de una fuente externa. Las pantallas TFT tienen mejor resolución pero son más costosas. Los monitores CRT ocupan más espacio y son afectados por los campos eléctricos, aunque tienen a su favor que permiten una mayor variedad cromática.
AV - Reflexión
En la siguiente tabla vas a ver una serie de datos que hacen referencia a distintos monitores. Explica que significan cada uno de éstos y di alguna aplicación para la que sean adecuados.
| 1.- LCD - 17" - 1084*768 | ||||
| 2.- CRT - 15" - 800*600 | ||||
| 3.- TFT - 19" - 1280*1024 |
| La impresora |
Es un periférico que permite producir una copia permanente de textos, gráficos o imágenes almacenadas en formato electrónico, mediante la impresión en medios físicos, generalmente papel. La primeras impresoras que se utilizaron fueron anteriores incluso al PC, ya que era el método usual para representar los cálculos. Hoy en día, son un periférico fundamental debido a la variedad de funciones que ofrece.
Además de la impresión, muchas impresoras permiten la conexión directa de aparatos de multimedia electrónicos como escáneres, cámaras fotográficas o tarjetas de memoria. También existen aparatos multifunción que constan de impresora, escáner, fotocopiadora y fax.
Según la imagen producida, las impresoras pueden ser: monocromáticas (sólo utilizan el negro e imprimen en escala de grises), en color (utilizan tres colores y el negro e imprimen en sistema CMYK) o fotográficas (utilizan el rango de color y la resolución del revelado fotográfico).
Sin embargo, la clasificación de las impresoras se realiza según la tecnología que utilizan y es la siguiente:
|
Impresora matricial (dot-matrix)
Cada signo o caracter se
compone a través de una matriz de puntos que, cuanto más juntos estén,
mejor será la resolución de la imagen. Pueden estar basadas en
caracteres o en líneas, según la configuración del cabezal de
impresión. Se utilizan en aplicaciones de bajo costo, como las cajas
registradoras, pero en general, ya no se utilizan en sistemas
informáticos ya que son ruidosas y las impresiones son de baja calidad. |
Img 34. Impresora matricial Imagen de ISFTIC |
|
Impresora de inyección de tinta (ink-jet)
Se basan en inyectores que lanzan a alta velocidad cantidades muy pequeñas de tinta (picolitros) sobre el papel. Las principales ventajas frente a las matriciales es que pueden imprimir textos y gráficos de alta calidad de manera casi silenciosa y que el cabezal de impresión no entra contacto con el papel. La desventaja más notable es que el papel utilizado debe ser absorbente y evitar que la tinta se corra. |
Img 35. Impresora inyección |
|

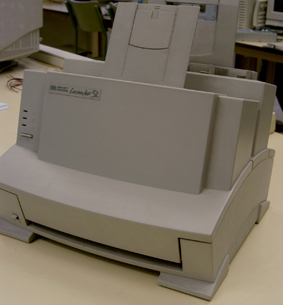

Impresora láser
Mediante un haz de láser imprimen sobre el medio utilizado la información enviada por la CPU, que puede ser textos, gráficos o imágenes. Su funcionamiento se basa en un tóner sensible a la luz que, mediante la electricidad estática, se adhiere al medio de impresión por calor y presión. El tóner es un polvo fino, normalmente de color negro, que se deposita en el papel que se pretende imprimir. Ofrecen rapidez y mayor calidad y velocidad de impresión. Existe un nuevo tipo de impresora de tóner basada en leds en vez del láser. |
Img 36. Impresora láser |
AV - Pregunta de Elección Múltiple|
Los tickes de las cajas registradoras.
| |
|
Una fotografía.
| |
|
Muchas páginas en poco tiempo.
|
|
Muchas páginas en poco tiempo.
| |
|
Pueden imprimir papeles de calco ya que los inyectores tocan el papel.
| |
|
Imprimen imágenes y gráficos con buena calidad.
|
|
Mediante un rodillo a presión.
| |
|
Mediante la electricidad estática producida por luz y calor.
| |
|
Mediante la inyección de los polvos sobre el papel.
|
| Los altavoces |
Objetivos
- Plotters.- es un tipo de impresora que permite obtener documentos en forma de dibujos como planos, lámionas y carteles. Los plotters pueden variar en función del tamaño (desde DIN-A0 hasta DIN-A3), en función del medio de impresión (bond, acetato, calco) o en función de la tinta (a base de agua o solvente). Hay un caso especial llamado de corte que fija un medio adhesivo en otra superficie y se utiliza desde camisetas hasta carrocerías.
- Proyectores digitales.- también conocidos como cañones proyectores, data show o data display. Permite la proyección amplificada en una pantalla o ecram de la información que aparece en la pantalla del ordenador. Su función es similar a la de los retroproyectores de diapositivas. Se utiliza mucho para proyectar presentaciones, imágenes o vídeos.
- Auriculares.- se utiliza para escuchar los sonidos que la tarjeta gráfica envía y se coloca directamente en el oído. Es un sistema de escucha individual.
 |
 |
 |
|
Img 37. Plotter |
Img 38. Proyector digital |
Img 39. Auriculares |
