Como aprendiste en la unidad 2, para visualizar los campos vectoriales se utilizan las líneas de campo, que son, en cada punto, líneas tangentes al vector campo definido en ese punto. En el caso del campo electrostático serán las líneas de campo electrostático.

Las líneas de campo electrostático salen de las cargas positivas y terminan en las cargas negativas, son líneas abiertas. Esta representación muestra que las cargas eléctricas son las fuentes del campo.

Las líneas de fuerza pueden interpretarse también como las trayectorias de la carga positiva unidad (carga de prueba) abandonada a la sola acción del campo.

Recuerda que las líneas de campo se dibujan de tal modo que el número de ellas que atraviesan la unidad de superficie normal a las mismas sea proporcional al módulo del vector campo . De esta forma, un campo es tanto más intenso cuanto mayor es el número de líneas de campo que atraviesan una determinada superficie.

Imagen 12. Geek3. C.C.	Imagen 13. Geek3. C.C.	Imagen 14. Geek3. C.C.

Puedes observar que en el caso del campo creado por una carga puntual, las líneas son concurrentes y el campo es radial con simetría esférica.

Imagen 15. Elaboración propia.

Cuando el campo electrostático es independiente de la posición se denomina campo uniforme, el vector campo tiene el mismo valor en todos los puntos de esa región y las líneas de campo son rectas paralelas.

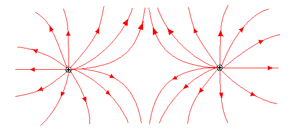

Puedes visualizar las líneas de campo de un sistema formado por dos cargas puntuales iguales, en la siguiente animación:

Para su funcionamiento coloca el puntero sobre la animación; aparecen tres vectores, el negro es el campo resultante. Al pulsar se dibujan las líneas de campo.

Puedes ver, moviendo el cursor sobre las líneas, que el campo es tangente a las líneas de campo.

Cambia de positiva a negativa o viceversa pulsando sobre las cargas y podrás observar el campo creado por dos cargas positivas, dos cargas negativas o una positiva y la otra negativa.
