3.1 Elementos internos

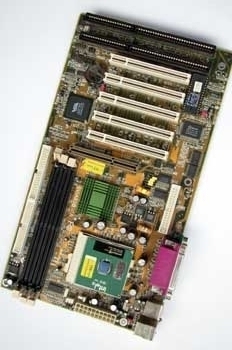

La Placa Base

   La placa base (mainboard) o placa madre (motherboard) es el elemento principal de todo ordenador, en el que se encuentran o al que se conectan todos los demás elementos y dispositivos.

   Físicamente es una plancha de material sintético, sobre la cual existe un circuito electrónico que conecta diversos elementos que se encuentran anclados sobre ella. Los principales son:

            • conector eléctrico
            • zócalo del microprocesador
            • chipset
            • zócalos o ranuras de memoria (SIMM, DIMM...)
            • pila
            • BIOS
            • memoria caché
            • ranuras o slots de expansión (ISA, PCI, AGP, módem...)
            • puentes o jumpers
            • conectores internos (IDE, SCSI, ATA…)
            • conectores externos
            • elementos integrados variados


El altavoz interno, los leds (las lucecitas) para el disco duro, el indicador de encendido y el interruptor de reset se conectan todos ellos con finos cables de colores (incluidos en la caja del ordenador) a una serie de jumpers cuya posición está indicada en el manual y en el serigrafiado de la placa.
Chipset

Chipset: Conjunto de circuitos integrados o microchips que trabajan conjuntamente para comunicar el microprocesador con el resto de elementos del ordenador.

Puentes o Jumpers: Especie de interruptor que puede cerrar un circuito conectando dos terminales de una manera temporal sin tener que usar soldadura o herramientas y que en las placas tiene usos muy variados. Suele utilizarse para distinguir en los discos duros al que hace de maestro o esclavo.

Conector de alimentación: conecta la fuente de alimentación con la placa base.
