1.5 Ley de Faraday y Lenz

Icono IDevice Actividad
La inducción electromagnética cumple tres principios fundamentales:
  • Toda variación de flujo que atraviesa un circuito cerrado produce en éste una corriente inducida.
  • El sentido de la corriente inducida es tal que tiende a oponerse a la causa que la provoca.
  • La corriente inducida es una corriente instantánea, pues sólo dura mientras dura la variación de flujo.

Icono de iDevice Ejemplo o ejercicio resuelto



Imagen 16. Elaboración propia.

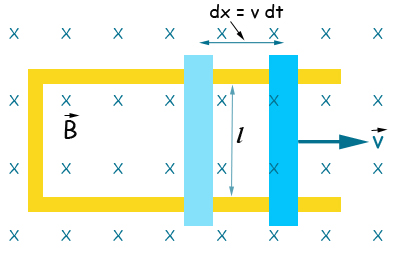

Una varilla metálica de longitud se mueve, paralelamente a sí misma, con una velocidad en el seno de un campo magnético de inducción , perpendicular al plano en que se produce el desplazamiento. Determina la fuerza electromotriz inducida aplicando la ley de Faraday.



Has visto en el ejercicio resuelto anterior que si la varilla cierra un circuito, la fuerza electromotriz inducida en todo el circuito es la inducida en la varilla que actúa como generador. Por lo tanto, la fuerza electromotriz es la energía suministrada por unidad de carga que recorre el circuito, es decir, para mover las cargas (establecer la corriente) se ha utilizado una energía. Esta energía la aporta el agente externo que hace que la varilla se mueva con velocidad . El trabajo realizado por la fuerza exterior al desplazarse la varilla ha movido las cargas y se ha transformado en energía eléctrica del generador. Este es un ejemplo del principio de conservación de la energía.

Imagen 17. Elaboración propia.

Para comprenderlo mejor, considera un circuito formado por una espira rectangular con un lado móvil como indica la figura. El campo magnético uniforme es perpendicular al plano de la espira de modo que y son paralelos. El lado móvil se mueve con una velocidad , de modo que la superficie de la espira aumenta.

La fem inducida, como has visto en el ejercicio resuelto anterior, será:

Aplicando la ley de Lenz, el sentido de la corriente inducida es tal que genera un campo magnético cuyo flujo a través de la espira contrarresta el del campo uniforme. La corriente inducida circula en el sentido contrario a las agujas del reloj, en este caso.



Imagen 18. Elaboración propia.

Como has aprendido en el tema anterior, sobre una corriente que circula en un campo magnético actúa una fuerza dada por , en nuestro caso la de la figura(). Observa que esta fuerza se opone al movimiento del lado móvil que se irá parando.

Si quieres que se mantenga el movimiento con velocidad constante tendrás que aplicar una fuerza externa, , de la misma dirección pero sentido contrario que para que su resultante sea nula.

En conclusión, el trabajo de la fuerza externa es el aporte de energía que se transforma en energía eléctrica y luego se disipa en la resistencia del circuito por efecto Joule.

Recordando que la potencia mecánica puede calcularse como el producto de la fuerza por la velocidad, la potencia suministrada al circuito será:





que es la expresión de la potencia eléctrica desarrollada por la espira (generador).

La potencia consumida en el circuito, disipada por efecto Joule, será:

En la espira tendrá que cumplirse que: , y operando expresión de la conocida ley de Ohm.

Icono de iDevice Ejemplo o ejercicio resuelto

Sobre un conductor en forma de U desliza una barra metálica de 20 cm, con una velocidad de 1 m/s, como indica la figura. El circuito que forman está situado perpendicular a un campo magnético uniforme de 0,05 T. ¿Cuál es el valor de la fuerza electromotriz inducida?

Imagen 19. Elaboración propia.


Si la resistencia del circuito es de 4 Ω, ¿qué intensidad recorre el circuito?¿En qué sentido lo hace?

¿Cuánto vale la energía disipada en el circuito en 2 s?

La barra conductora actúa como un generador de corriente, ¿qué potencia suministra al circuito?

Calcula la fuerza externa que hay que aplicar a la barra para mantenerla en movimiento.

¿Qué trabajo realiza la fuerza externa para desplazar la barra 2 m?

¿Cuál es la potencia que suministra el agente externo para mantener la barra en movimiento?

Icono de iDevice AV - Reflexión

Una varilla metálica de 25 cm de longitud se desliza, paralelamente a sí misma, sobre un circuito en U, con una velocidad de 16 m/s, hacia la izquierda, en el seno de un campo magnético de 0,2 T, perpendicular al plano en que se produce el desplazamiento, como indica la figura. Si la resistencia del circuito es de 4 Ω, determina la fuerza electromotriz inducida y las fuerzas que actúan sobre la varilla para mantener constante la velocidad.


Imagen 20. Elaboración propia.
